F30A/B
Product parameters

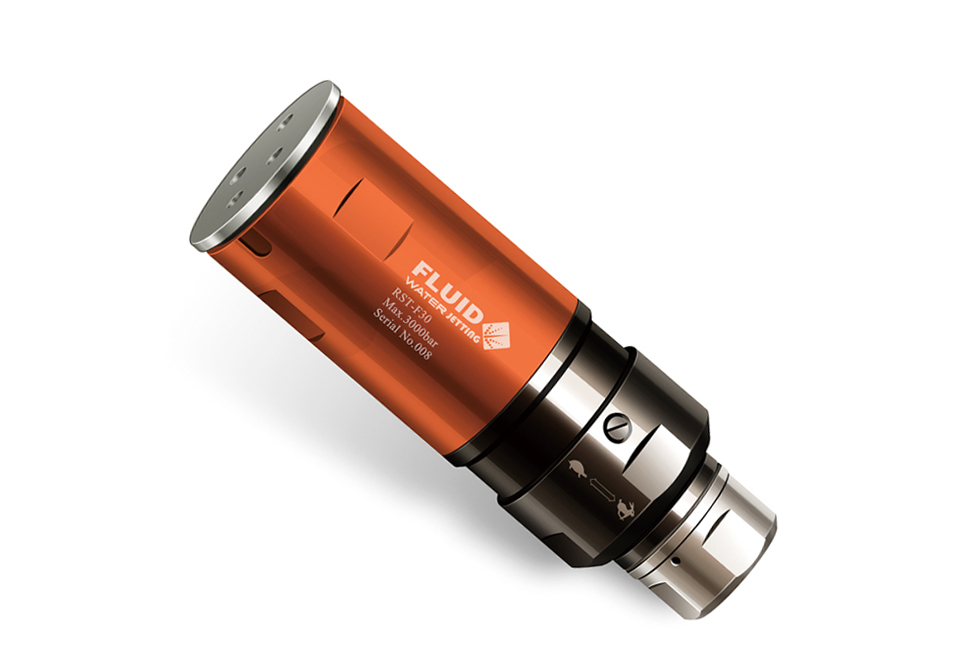

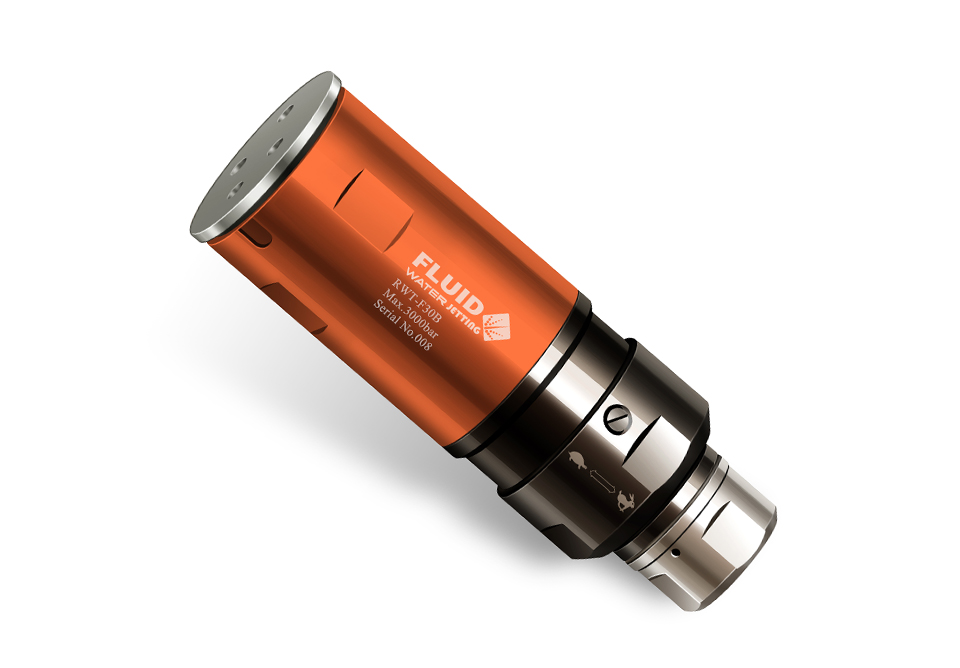

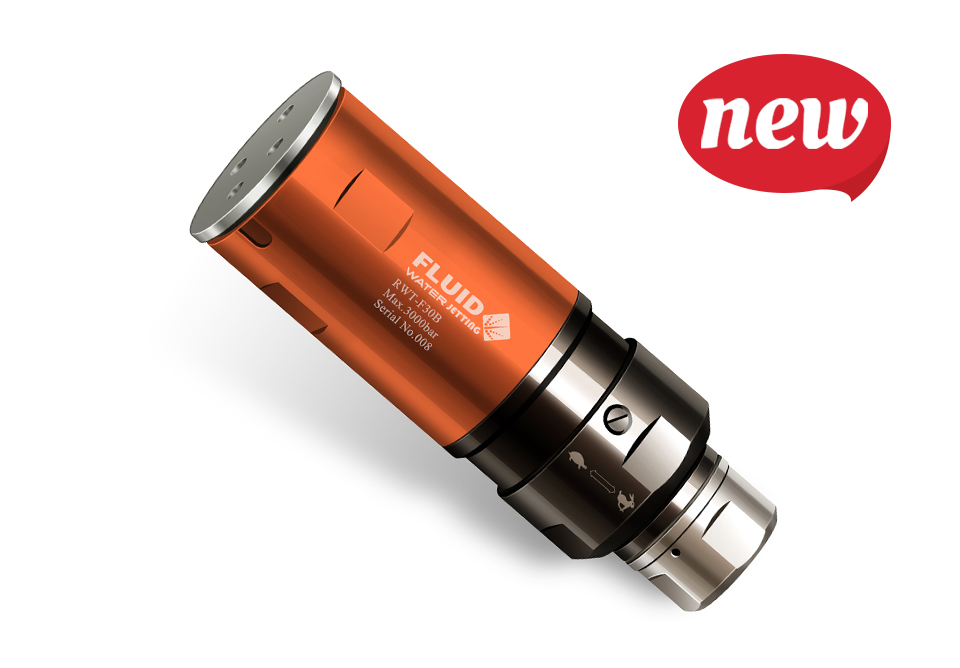

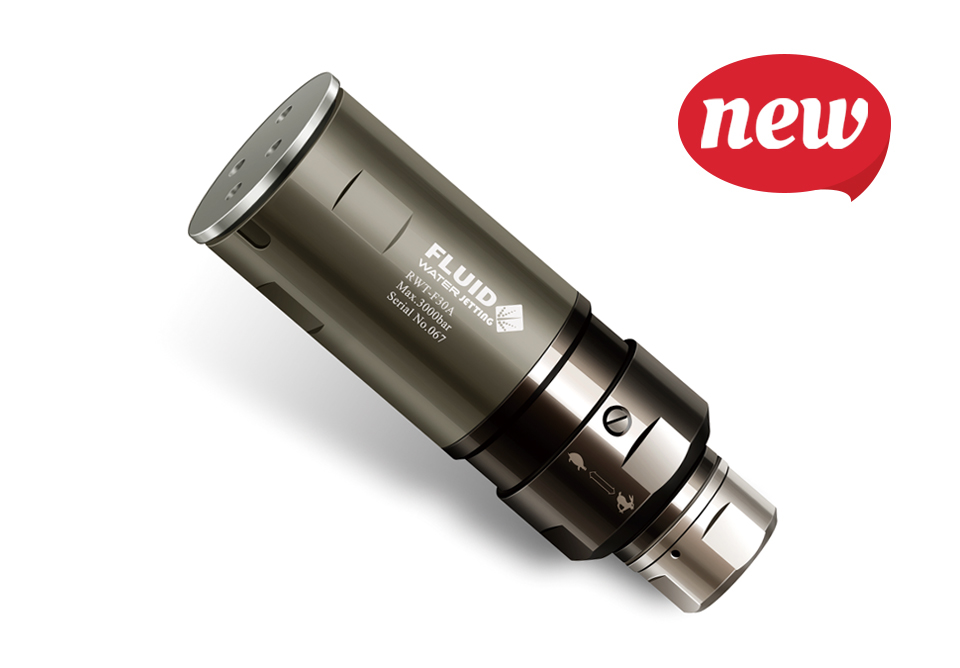

RWT-F30A ( HP Seal )
RWT-F30B ( Dynamic Seal Assembly )

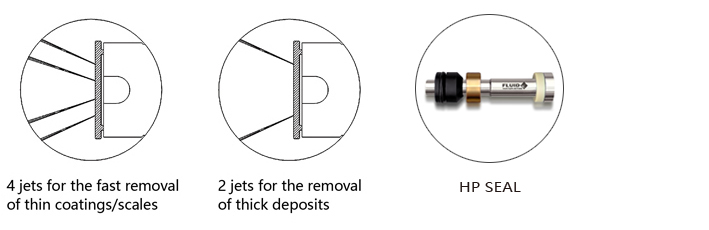

RWT-F30A ( HP Seal )
FEATURES:
■ Magnetic speed control, no need of regular maintenance.
■ Externally adjustable rotation speed.
SPECIFICATIONS
|
Max.Operating pressure: |
3000 bar |
|
Flow rang: |
42 l/min |
|
Rotation speed: |
1000~3000 rpm |
|
Diameter: |
¢56mm |
|
Total length: |
172mm |
|
Approx. weight: |
1.45 kg |
|
Connection thread: |
1-1/8-12 UNF Female |
|
Sapphire nozzle: |
4xM10*1.5 |
|

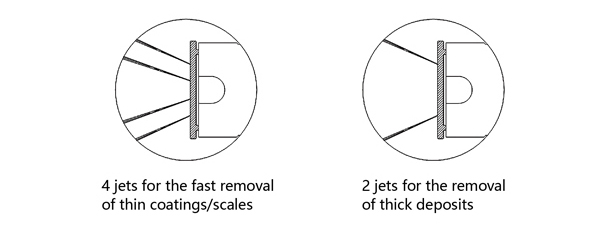

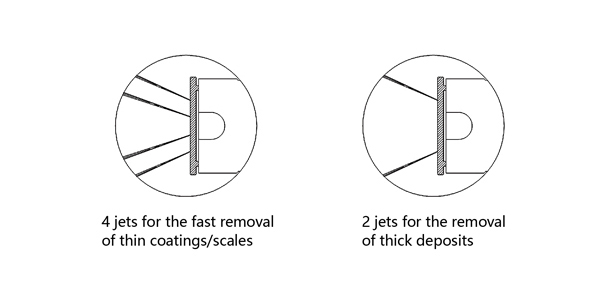

Nozzle
size |
|
High speed |
Mid speed |
Low speed |
Reaction Force |
|||
|
Pressure |
Flow rate |
Pressure |
Flow rate |
Pressure |
Flow rate |
|||
|
ø0.40x4 |
Min |
1150 |
10.3 |
1400 |
11.3 |
1550 |
11.9 |
150N@2300bar 200N@3000bar |
|
Max |
3000 |
16.5 |
3000 |
16.5 |
3000 |
16.5 |
||
|
ø0.45x4 |
Min |
900 |
11.5 |
1100 |
12.7 |
1230 |
13.4 |
150N@1800bar 250N@3000bar |
|
Max |
2500 |
19.0 |
3000 |
20.8 |
3000 |
20.8 |
||
|
ø0.50x4 |
Min |
730 |
12.7 |
900 |
14.1 |
1000 |
14.9 |
150N@1450bar 250N@2400bar |
|
Max |
2050 |
21.3 |
2400 |
23.0 |
2400 |
23.0 |
||
|
ø0.55x4 |
Min |
600 |
14.0 |
750 |
15.6 |
820 |
16.3 |
150N@1200bar 250N@2000bar |
|
Max |
1700 |
23.4 |
2000 |
25.3 |
2000 |
25.3 |
||
|
ø0.60x2 |
Min |
1000 |
10.8 |
1250 |
12.0 |
1400 |
12.7 |
150N@2000bar 225N@3000bar |
|
Max |
2800 |
17.9 |
3000 |
18.6 |
3000 |
18.6 |
||
|
ø0.70x2 |
Min |
750 |
12.7 |
920 |
14.0 |
1020 |
14.7 |
150N@1500bar 250N@2480bar |
|
Max |
2100 |
19.5 |
2480 |
22.8 |
2480 |
22.8 |
||
|
ø0.80x2 |
Min |
570 |
14.4 |
700 |
15.9 |
780 |
16.8 |
150N@1150bar 250N@1900bar |
|
Max |
1600 |
24.1 |
1900 |
26.2 |
1900 |
26.2 |
||
|
ø0.90x2 |
Min |
450 |
16.2 |
550 |
17.9 |
620 |
19.0 |
150 N@900bar 250N@1500bar |
|
Max |
1250 |
26.9 |
1500 |
29.5 |
1500 |
29.5 |
||
|
Ø1.00x2 |
Min |
360 |
17.9 |
450 |
20.0 |
500 |
21.0 |
150 N@730bar 250N@1220bar |
|
Max |
1000 |
29.7 |
1220 |
32.8 |
1220 |
32.8 |
||

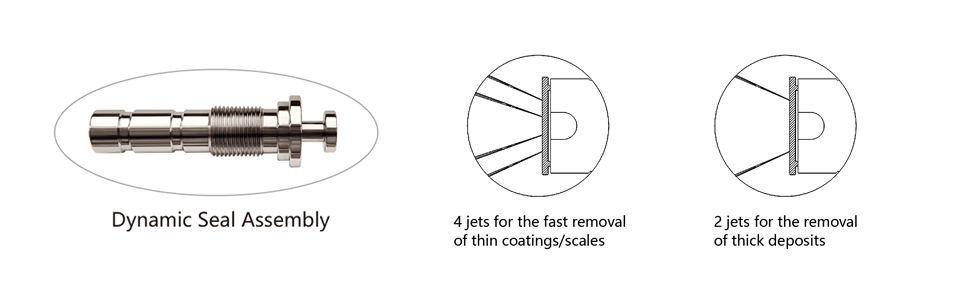

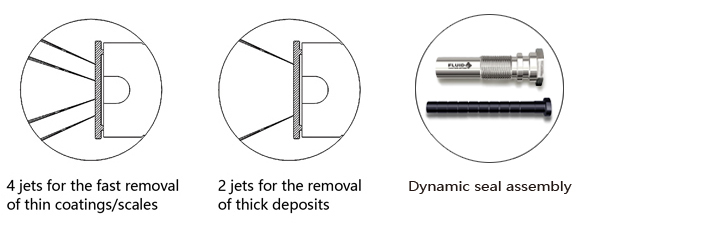

RWT-F30B ( Dynamic Seal Assembly )
FEATURES:
■ Magnetic speed control, no need of regular maintenance.SPECIFICATIONS
|
Max.Operating pressure: |
3000 bar |
|
Flow rang: |
42 l/min |
|
Rotation speed: |
1000~3000 rpm |
|
Diameter: |
¢56mm |
|
Total length: |
172mm |
|
Approx. weight: |
1.45 kg |
|
Connection thread: |
1-1/8-12 UNF Female |
|
Sapphire nozzle: |
4xM10*1.5 |
|
Nozzle
size |
|
High speed |
Mid speed |
Low speed |
Reaction Force |
|||
|
Pressure |
Flow rate |
Pressure |
Flow rate |
Pressure |
Flow rate |
|||
|
ø0.38x4 |
Min |
700 |
7.6 |
800 |
8 |
900 |
8.5 |
150N@2500bar 180N@3000bar |
|
Max |
3000 |
15.2 |
3000 |
15.2 |
3000 |
15.2 |
||
|
ø0.40x4 |
Min |
650 |
8 |
750 |
8.6 |
900 |
9.4 |
150N@2300bar 200N@3000bar |
|
Max |
3000 |
16.8 |
3000 |
16.8 |
3000 |
16.8 |
||
|
ø0.45x4 |
Min |
450 |
8.4 |
500 |
8.9 |
600 |
9.7 |
150N@1800bar 250N@3000bar |
|
Max |
2900 |
20.8 |
3000 |
21.2 |
3000 |
21.2 |
||
|
ø0.50x4 |
Min |
400 |
9.8 |
450 |
10.3 |
500 |
10.9 |
150N@1450bar 250N@2400bar |
|
Max |
2350 |
23.1 |
2400 |
23.3 |
2400 |
23.3 |
||
|
ø0.55x4 |
Min |
300 |
10.2 |
350 |
11 |
450 |
12.4 |
150N@1200bar 250N@2000bar |
|
Max |
1950 |
25.4 |
2000 |
25.7 |
2000 |
25.7 |
||
|
ø0.60x2 |
Min |
500 |
8.3 |
650 |
9 |
750 |
9.6 |
150N@2000bar 225N@3000bar |
|
Max |
3000 |
18.9 |
3000 |
18.9 |
3000 |
18.9 |
||
|
ø0.70x2 |
Min |
450 |
10.1 |
500 |
10.7 |
600 |
11.6 |
150N@1500bar 250N@2480bar |
|
Max |
2450 |
23.1 |
2480 |
23.2 |
2480 |
23.2 |
||
|
ø0.80x2 |
Min |
350 |
11.6 |
400 |
12.4 |
450 |
12.1 |
150N@1150bar 250N@1900bar |
|
Max |
1850 |
26.2 |
1900 |
26.5 |
1900 |
26.5 |
||
|
ø0.90x2 |
Min |
300 |
13.5 |
350 |
14.6 |
400 |
15.6 |
150 N@900bar 250N@1500bar |
|
Max |
1450 |
29.3 |
1500 |
29.8 |
1500 |
29.8 |
||
|
Ø1.00x2 |
Min |
250 |
15.2 |
300 |
16.6 |
350 |
17.9 |
150 N@730bar 250N@1220bar |
|
Max |
1200 |
32.8 |
1220 |
33.1 |
1220 |
33.1 |
||
Note: When manually operating high pressure guns and lances, the reaction
force on theaxis should not exceed 250 N. A shoulder stock is required if the
reaction force exceeds 150 N.
