Product parameters

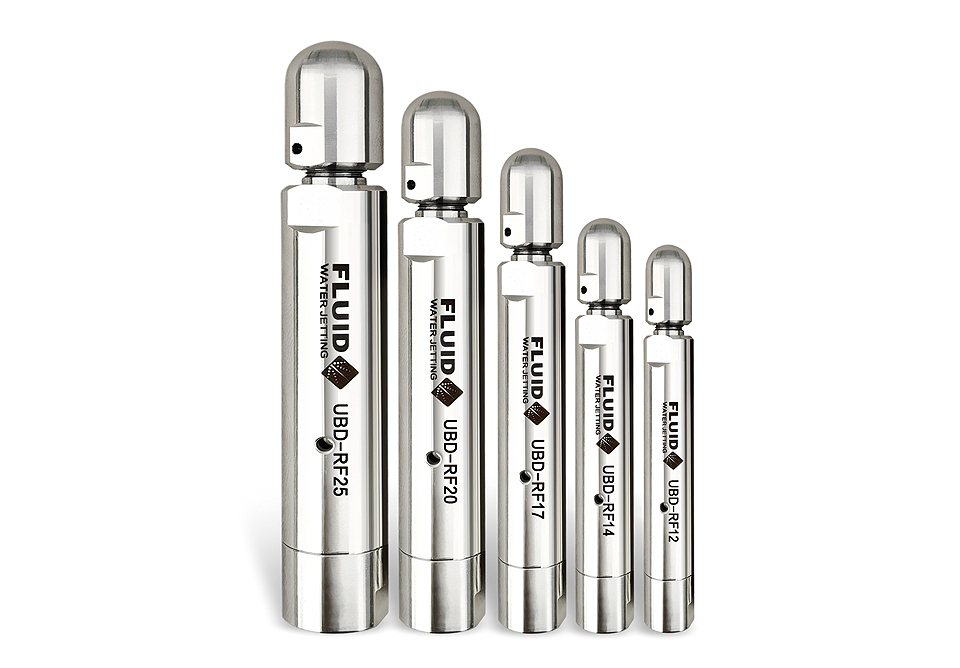

NEW UBD TUBE CLEANING NOZZLES (Max.1500bar)
UBD-RF12/14/17/20/25
SPECIFICATIONS
Body Type
|
Connecting
Thread
|
Flow Range
|
External
Diameter
|
Suitable i/d
range of tubes
|
UBD-RF12
|
M8*1
M8
M7
1/4-28LH
1/4-28RH
|
11~40 l/min
|
12mm
|
15~22mm
|
UBD-RF14
|
M8*1
M8
M10*1
1/8BSPP
1/4-28LH
1/4-28RH
3/8-24LH
3/8-24RH
|
11~55 l/min
|
14mm
|
17~26mm
|
UBD-RF17
|
1/8 BSPP
3/8-24LH
3/8-24RH
M10*1
1/4NPT
|
12~60 l/min
|
17mm
|
20~32mm
|
UBD-RF20
|
M10*1
1/4BSPP
1/4NPT
9/16-18LH
9/16-18RH
|
13~67 l/min
|
20mm
|
23~38mm
|
UBD-RF25
|
M10*1
1/4BSPP
3/8BSPP
1/4NPT
9/16-18LH
9/16-18RH
M20*1.5
|
19~76 l/min
|
25mm
|
30~50mm
|
Body type
|
Connecting thread
|
Flow range
|
External
diameter
|
Suitable i/d
range of tubes
|
MS9-M7
|
M7
|
9~33 l/min
|
9mm
|
12~16mm
|
MS9-1/4L
|
1/4-28LH
|
MS9-1/4R
|
1/4-28RH
|
MS11-M8*1
|
M8*1
|
12~64 l/min
|
11mm
|
14~22mm
|
MS11-M8
|
M8
|
MS11-M7
|
M7
|
MS11-1/4L
|
1/4-28LH
|
MS11-1/4R
|
1/4-28RH
|
MS13-M8*1
|
M8*1
|
14~73 l/min
|
13mm
|
15~25mm
|
MS13-M8
|
M8
|
MS13-M10
|
M10*1
|
MS13-1/8B
|
1/8 BSPP
|
MS13-1/4L
|
1/4-28LH
|
MS13-1/4R
|
1/4-28RH
|
MS13-3/8L
|
3/8-24LH
|
MS13-3/8R
|
3/8-24RH
|
MS18-M10
|
M10*1
|
15~87 l/min
|
18mm
|
22~33mm
|
MS18-1/4B
|
1/4BSPP
|
MS18-9/16L
|
9/16-18LH
|
MS18-9/16R
|
9/16-18RH
|
MS22-M10
|
M10*1
|
15~87 l/min
|
22mm
|
25~40mm
|
MS22-1/4B
|
1/4BSPP
|
MS22-3/8B
|
3/8BSPP
|
MS22-9/16L
|
9/16-18LH
|
MS22-9/16R
|
9/16-18RH
|
MS24-M10
|
M10*1
|
15~87 l/min
|
24mm
|
28~50mm
|
MS24-1/4B
|
1/4BSPP
|
MS24-3/8B
|
3/8BSPP
|
MS24-9/16L
|
9/16-18LH
|
MS24-9/16R
|
9/16-18RH
|
MS24-M18
|
M18*1.5 male
|
SMART nozzle head type and flow range (l/min) at 500bar~1250bar
Nozzle head type
|
Flow range
|
Nozzle head type
|
Flow range
|
Nozzle head type
|
Flow range
|
MS9-4A ◆
|
9~18
|
MS9-4B
|
13~24
|
MS9-5C ◆
|
15~28
|
MS9-7D ◆
|
18~33
|
|
|
|
|
MS11-4B ◆
|
12~22
|
MS11-4C
|
16~28
|
MS11-4D
|
20~36
|
MS11-4F
|
26~47
|
MS11-4G
|
32~57
|
MS11-4I
|
39~69
|
M11-5D ◆
|
18~32
|
MS11-5E
|
23~41
|
MS11-5G
|
30~52
|
MS11-7E ◆
|
23~41
|
MS11-7G
|
31~54
|
MST11-7I
|
36~64
|
MS13-4C ◆
|
14~28
|
MS13-4D
|
18~35
|
MS13-4F
|
23~43
|
MS13-4H
|
29~53
|
MS13-4I
|
35~65
|
MS13-5D ◆
|
18~34
|
MS13-5E
|
24~44
|
MS13-5G
|
30~55
|
MS13-7E ◆
|
21~39
|
MS13-7G
|
28~52
|
MS13-7I
|
34~61
|
MS13-7J
|
40~73
|
MS18-4D ◆
|
15~30
|
MS18-4E
|
19~37
|
MS18-4G
|
24~45
|
MS18-4H
|
30~55
|
MS18-4I
|
36~67
|
MS18-5E ◆
|
19~36
|
MS18-5G
|
24~46
|
MS18-5H
|
31~57
|
MS18-7F ◆
|
22~41
|
MS18-7H
|
29~54
|
MS18-7I
|
38~69
|
MS18-7K
|
48~87
|
MS22-4D ◆
|
15~30
|
MS22-4E
|
19~37
|
MS22-4G
|
24~45
|
MS22-4H
|
30~55
|
MS22-4I
|
36~67
|
MS22-5E ◆
|
19~36
|
MS22-5G
|
24~46
|
MS22-5H
|
31~57
|
MS22-7F ◆
|
22~41
|
MS22-7H
|
29~54
|
MS22-7I
|
38~69
|
MS22-7K
|
48~87
|
MS24-4D ◆
|
15~30
|
MS24-4E
|
19~37
|
MS24-4G
|
24~45
|
MS24-4H
|
30~55
|
MS24-4I
|
36~67
|
MS24-5E ◆
|
19~36
|
MS24-5G
|
24~46
|
MS24-5H
|
31~57
|
MS24-7F ◆
|
22~41
|
MS24-7H
|
29~54
|
MS24-7I
|
38~69
|
MS24-7K
|
48~87
|
